功用及特點
過零投切：
ZMFK復合開關是利用智能芯片及數字電路等和磁保持繼電器的復合，實現電壓過零導通和電流過零切斷，使開關在接通和斷開的瞬間完全過零投切，不產生過電壓。開關具有無涌流、極低功耗、高壽命、低故障率等諸多優點，廣泛用于低壓無功補償領域。
保護功能：
采用微處理器監控開關繼電器以及輸入電源和負載的運行狀況具有完善的保護功能。
1.電網過壓、欠壓保護：發生過壓或欠壓時，自動斷開，電源燈閃亮警示。
2.缺相保護：任何一相缺相時，自動斷開，電源燈閃亮警示；
3.停電保護：接通后突遇突然停電，則自動斷開；
4.空載保護：無負載拒絕閉合并閃亮指示燈警示；
5.分相指示開關狀態：電源燈，長亮為正常：閃亮為過壓或欠壓或缺相；A/B/C相狀態燈，長亮為開關閉合；某相閃亮為某相故障，或者是某相電容正在放電延時中；
自診斷故障：任何一相出現故障則拒絕動作，并閃亮指示燈警示；
功耗小：
磁保持繼電器只在投切瞬間耗間，平時幾乎不耗電，從而實現節能降耗。
工作安全性：
所有控制輸入信號與內部電路經安全隔離；同時采用先進的智能控制技術，與同類產品相比，在涌流和安全可靠性方面其備極高的性能優勢。輸入信號與復合開關光電隔離，高EMC保護措施，抗干擾能力強；工作安全可靠。
型號及其含義
三相共補型：電容器的連接方式為三角形接法；
單相分補型：電容器的連接方式為星形接法;
主要技術指標
環境溫度：-20℃～＋55℃；
相對濕度：40℃時，20%～90%；
額定電壓：380V/220V,交流50Hz；
允許偏差：三相電壓同步變化不大于±20%；
電壓畸變率：小于5%；
額定頻率：50Hz；
額定電流：80A；
使用壽命：50萬次；
相數：三相(△型接法)單相(Y型接法)；
三相控制容量：≤40Kvar；
單相控制容量：≤13.3Kvar；
功 耗：≤1.5VA；
接觸壓降：≤100mV；
接點耐壓：≥1600V；
響應時間：≤100ms；
每次接通與關斷間隔：≥5秒；
連續兩次接通間隔：≥35秒；
控制信號：DC12V±20%交流/通訊(可選)；
輸入阻抗：≥6.8K；
導通阻抗：≤0.003Ω。
涌流：小于額定電流1.5倍。

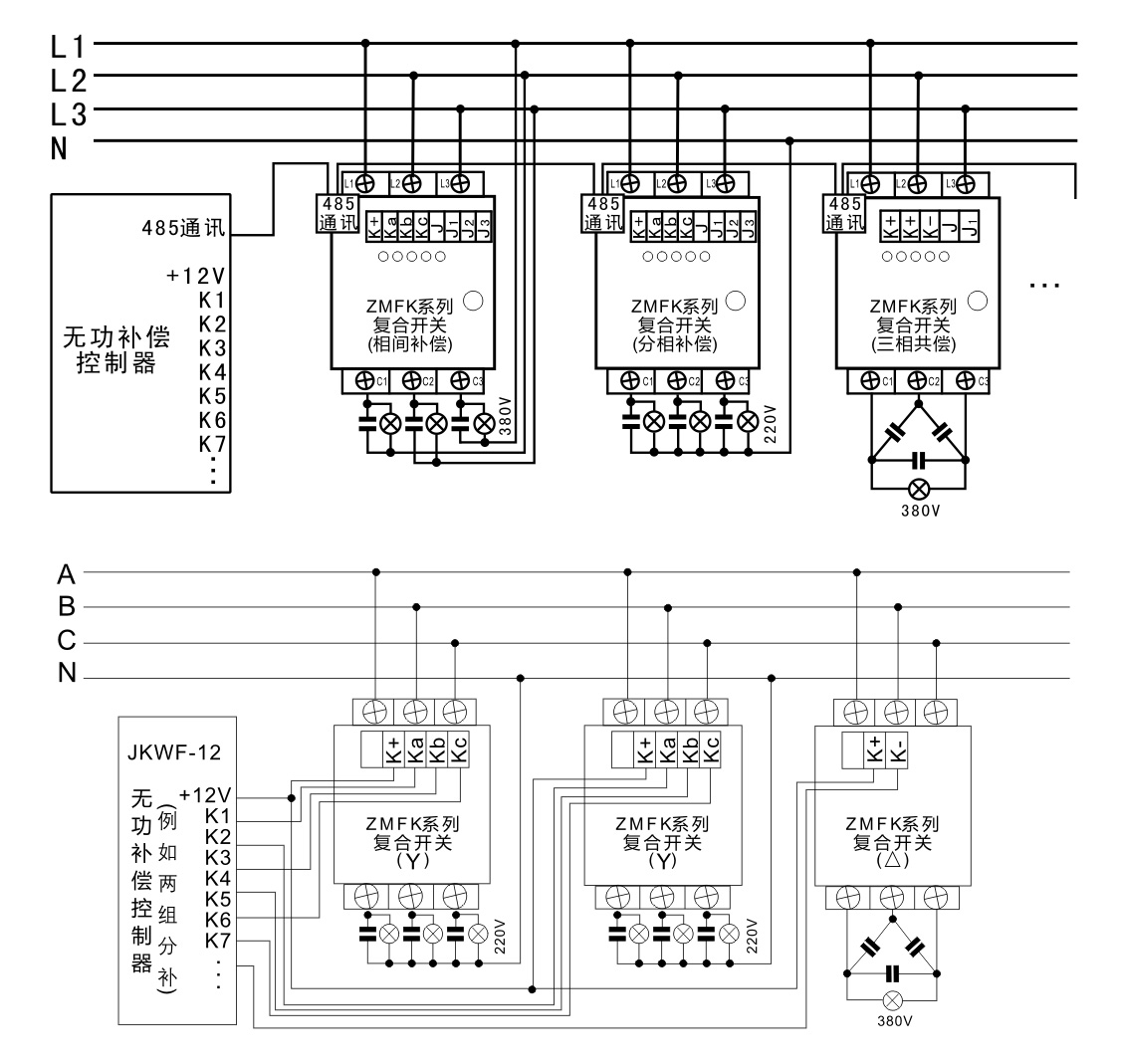

電氣接線圖
注：有1組相同補償和有1組分相補償，后面都是共補得接線如上圖；圖中的K+連接動態無功補償控制器的+12V端子；
K-或Ka或Ka,Kb,Kc接動態補償器的控制輸出點（負電位）；J和J1、J2、J3為開關狀態反饋輔助接點。
安裝及接線方法
本復合開關安裝用于低壓380V配電網絡上，控制低壓無功補償電容器的通斷。進線端只需接三相火線，無需接零線(N)。電線應根據產品的三相總容量選擇合適的多芯銅導線，總容量小于30kvar可選用10平方毫米的多芯銅導線，30kvar及以上的應采用16平方或更粗截面積的多芯銅導線，壓接接頭時必須擰緊螺絲，確認十分牢固，否則造成接頭處過熱損壞產品。

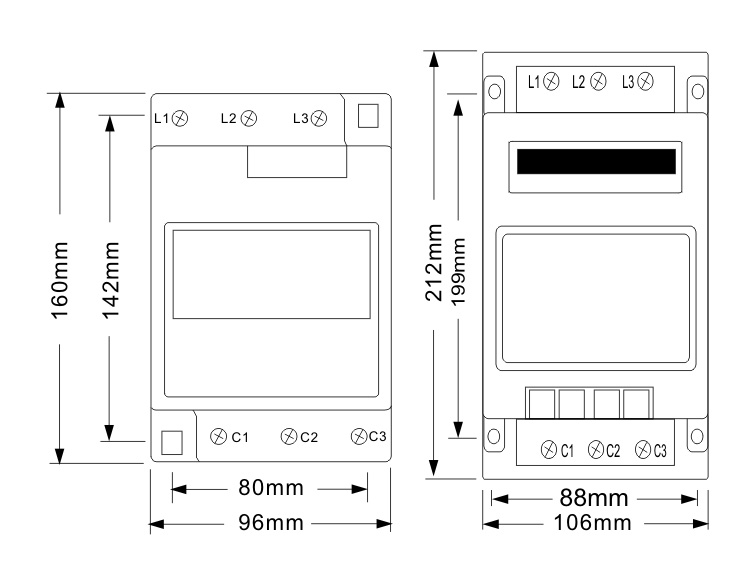

外形尺寸：長160x寬96x厚95mm / 長212x寬106x厚85mm
固定孔距：長142x寬80mm/長199x寬88mm
